[Autodesk Fusion 360] #11 조립

1. 샘플에서 가져옵니다.

2. 조립단계에는 조립 전 준비단계가 필요합니다. <본체를 구성요소로 바꾼다>!!!

• 본체를 구성요소로 변경하기 -> 상자로 만들어지며 [검색기] 아래 메뉴가 뜹니다.
• [조립]-[새구성요소] 명령을 실행합니다.
• 그냥 변경하면 안되기에 [본체에서]를 체크해야 합니다.

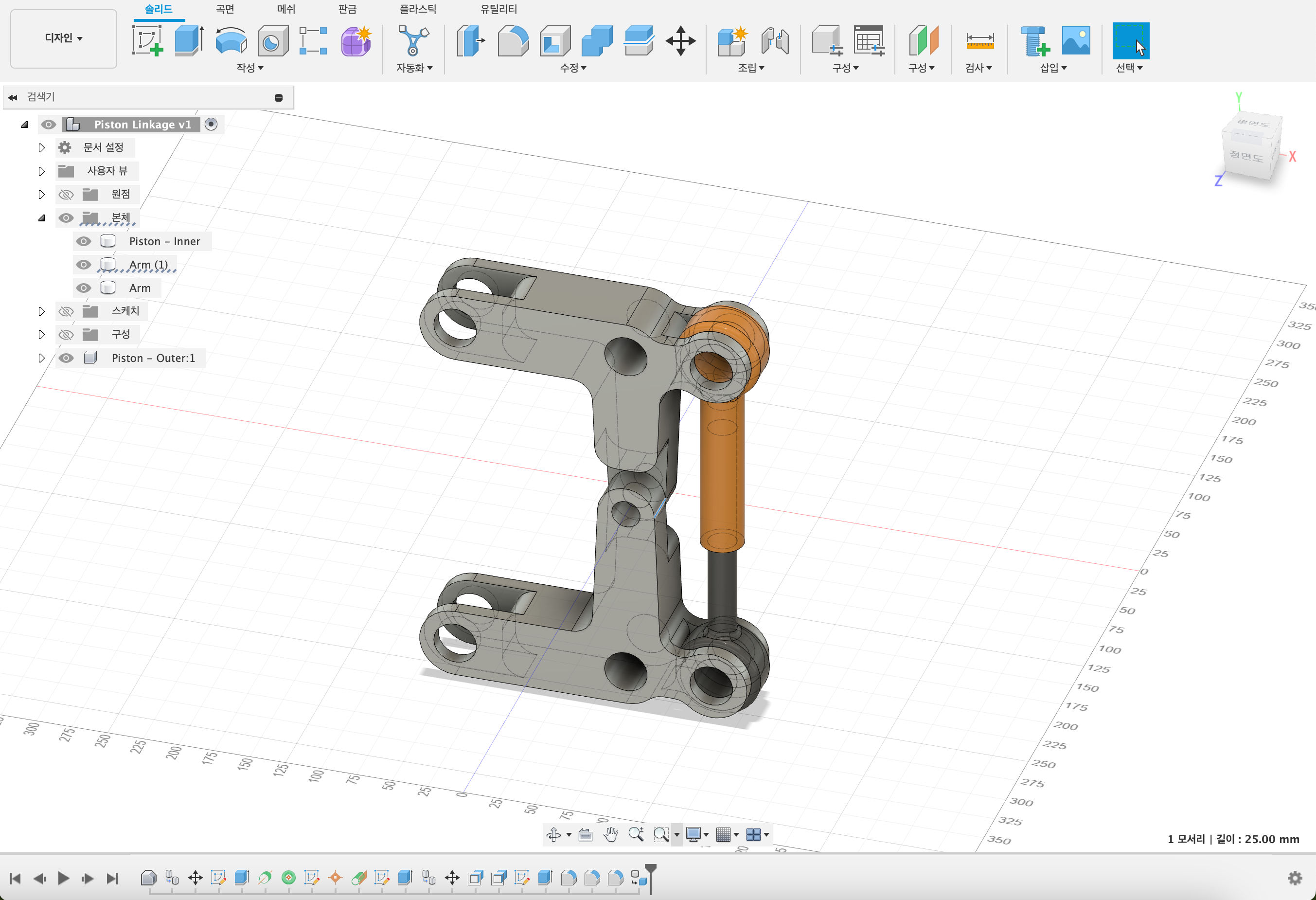

• 그리고 내가 바꾸고자 하는 구성요소를 누르고 [확인]을 누르시면 됩니다. 우리는 주황색 저 기둥을 누릅니다.
• [검색기]를 보면 본체하나가 사라지고 구성요소가 생긴 것을 확인할 수 있습니다.



• 또는 검색기 내에서 원하는 본체에 오른쪽 마우스 클릭을하고 구성요소로 뺄 수 있습니다.

3. 구성요소 중에서 <공간상에 고정된 객체> 1개를 지정합니다.

• [검색기]에서 우측마우스를 통해 고정이 가능합니다.
• 움직이지 않는 애로 하는게 편합니다.
• [검색기]에서 압정 표시가 생깁니다.

4. [조립]-[접합] 실행

• 조인트
  • [위치]: 조립 위치 지정
    • 조립하고자하는 객체가 맞닿는 표면상의 점을 클릭하면 됩니다.
  • [동작]: 동작 지정 : 7가지(강체 등)

    • [강체]: 모든 자유도를 제거하고 고정한다.
    • [회전]: 원점을 기준으로 회전한다.
    • [슬라이더]: 구성요소가 축을 따라 이동한다.
    • [원통]: 하나의 축을 기준으로 회전하거나 이동한다.
    • [핀슬롯]: 1개의 축을 중심으로 회전, 다른 축을 기준으로 이동한다.
    • [평면]: 2개의 축을 따라 이동하고, 1개의 축을 중심으로 회전한다.
    • [구]: 원점을 기준으로 구면 운동을 한다.

접합을 실행하면 고정된객체는 투명하게 변합니다. 동작은[회전]으로 설정합니다.

5. 다음은 검은색 막대를 조립하겠습니다. [조립]-[접합] ㄱㄱ

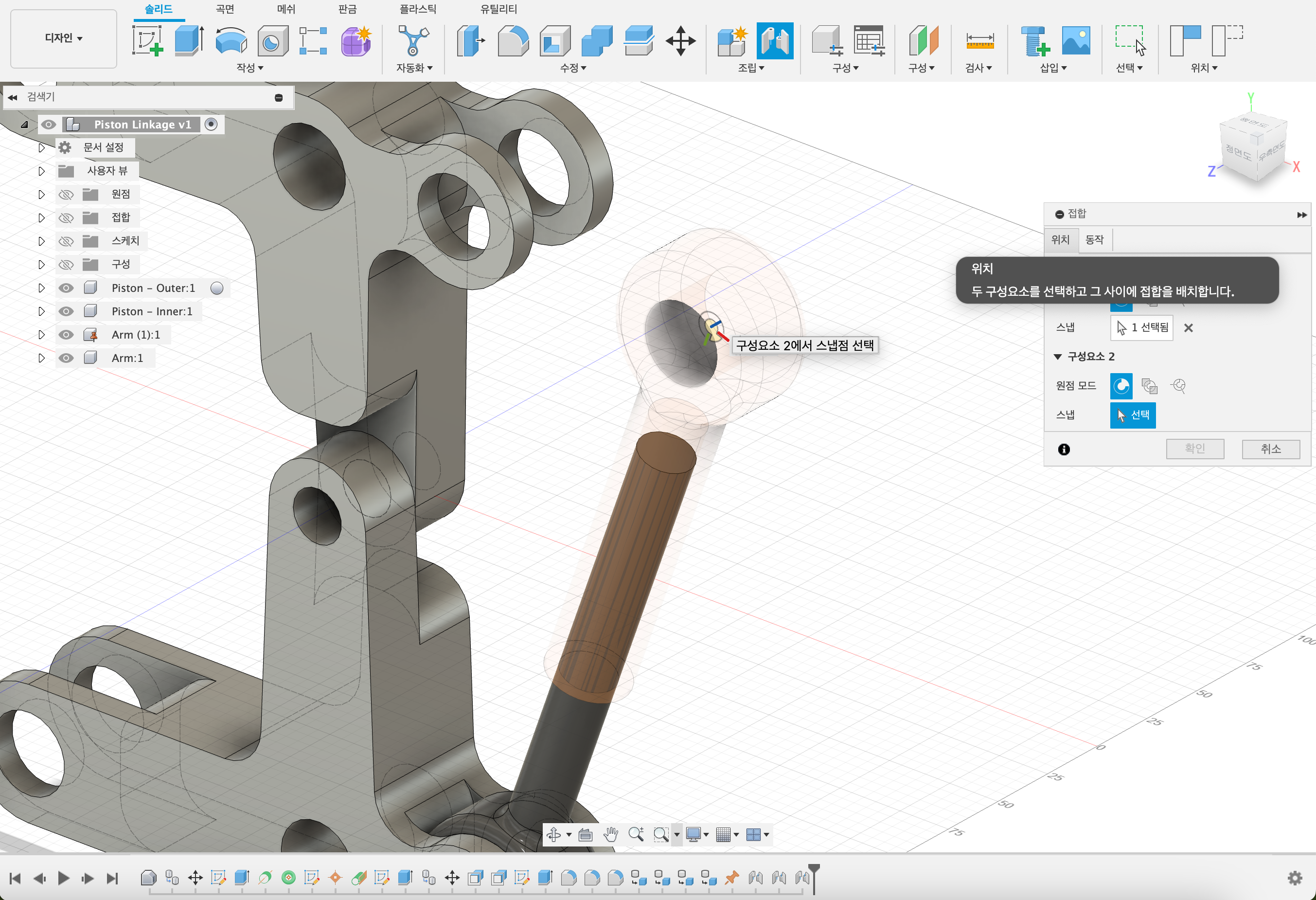

• 검정바의 '컨트롤'을 누르면서 가운데 점을 눌러줍니다.
• 구성요소2: [두면사이] 클릭
• '암'에도 마주치는 면을 클릭하고 원통형을 클릭합니다. [동작]에서 회전으로 합니다.

6. 마지막조립은 노란색 애죠. 얘는 2개나 접합합니다.

• 왕복 운동이니 [동작]-[슬라이더]로 합니다.

7. 마지막 하나도 [접합] 실행

원통형의 중간을 '컨트롤'을 누르면서 클릭하고

접합하는 부분은 [두면 사이]를 누르고 마주보는 면을 클릭합니다.

[동작]은 회전으로

8. 완성

9. 다른방법으로 사용했던 접합을 모두 제거하고, [현재 위치에서 접합]을 배워보겠습니다.

• [조립]-[현재 위치에서 접합]-[구성요소 선택]-[유형:회전] 그런다음 스냅 선택(가운데 원통형)
• 이게 더 편할 수도 있습니다.
